好幾年前，應朋友之邀，為其工廠的廚余垃圾處理設備研發一套用于對現場的生產及維護進行遠程查看、管理和質量監控的廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件系統。

因為之前沒有接觸過三菱PLC，啟動之初尤為吃力，整整花了兩個月才打通軟件與三菱FU3X的PLC的數據通訊。網上沒有現成的資料，大家都是站在各自的角度各說各的方法和觀點，一直沒有找到整體或系統性的關于PLC如何連接小程序的資料，加上三菱FU3X的PLC屬于有點年頭的東東，能查找的基本上都是自動化及PLC編程方向的資料。

記錄了整整一個小記事本資料后，還是沒成功打通PLC軟硬件之間的通訊。最后在三菱客服妹妹的協助下，才徹底搞清楚和解決一些被卡著的關鍵點。不得不說，三菱的客服妹妹的PLC硬件及軟件的專業知識相當強。

目前這套廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件系統已經在幾十臺設備上穩定運行多年，現在回頭總結總結，既是尋找可升級改進的地方，更希望能將該系統用到更多的生產環境里來，在維護、預測、監測、質監上發揮更多的作用。

咱先從功能結構上來分析一下這套廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件系統，其可分為現場硬件、現場軟件、云端軟件、維護員軟件、銷售員軟件、總部展示軟件、調度員軟件等七大部分。

下面逐個分析每個部分的功能和作用。

廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件開發之現場硬件

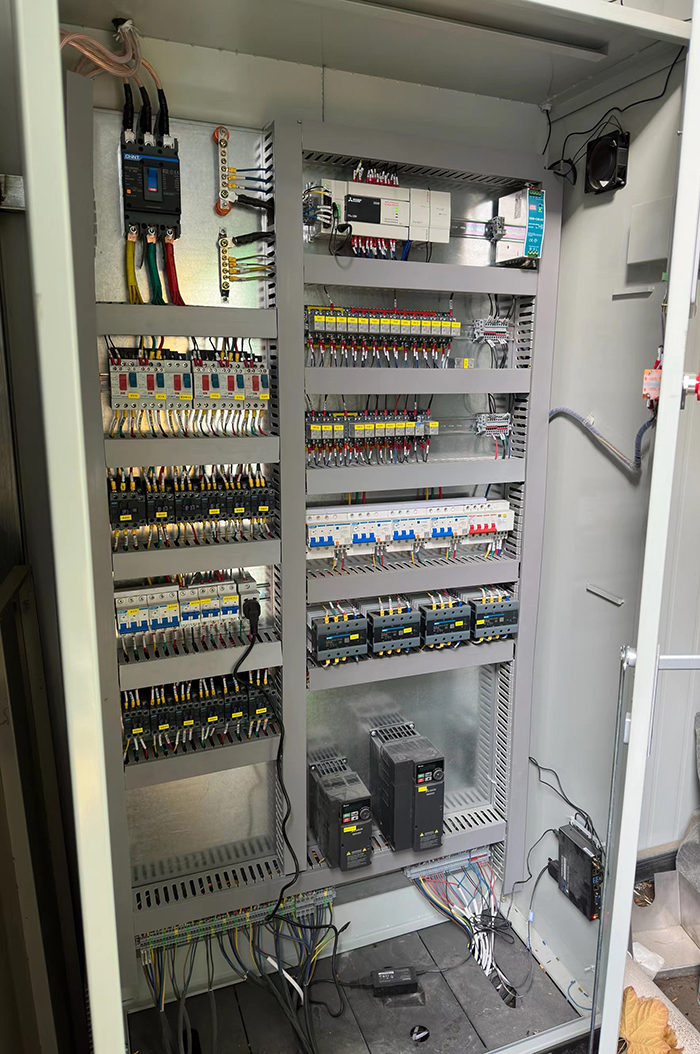

1、現場硬件

也可以將其理解為一個網關，用于上傳現場數據到云端，同時下發云端指令到現場。

鑒于朋友工廠之前使用的網關，只傳遞數據，不做任何篩選和加工，每臺設備流量費高得嚇人。所以將工控機替代網關，可在現場就能進行篩選和處理從PLC獲得的數據，處理完后再上傳結果數據，很大程度上避免了流量不必要的浪費。

2、現場軟件

上面的現場硬件里既有連接PLC的軟件，也有現場加工和處理數據、上傳下發數據及指令的軟件。為了便于維護，我們將其合二為一。額外增加操作日志、異常奔潰記錄、流量監控、位置獲取、信號獲取等功能。有了該軟件后，遠程就能查看現場設備運行狀況、崩潰原因、網速，同時支持升級軟件、重啟軟件、重啟硬件等操作。

廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件開發之云端軟件

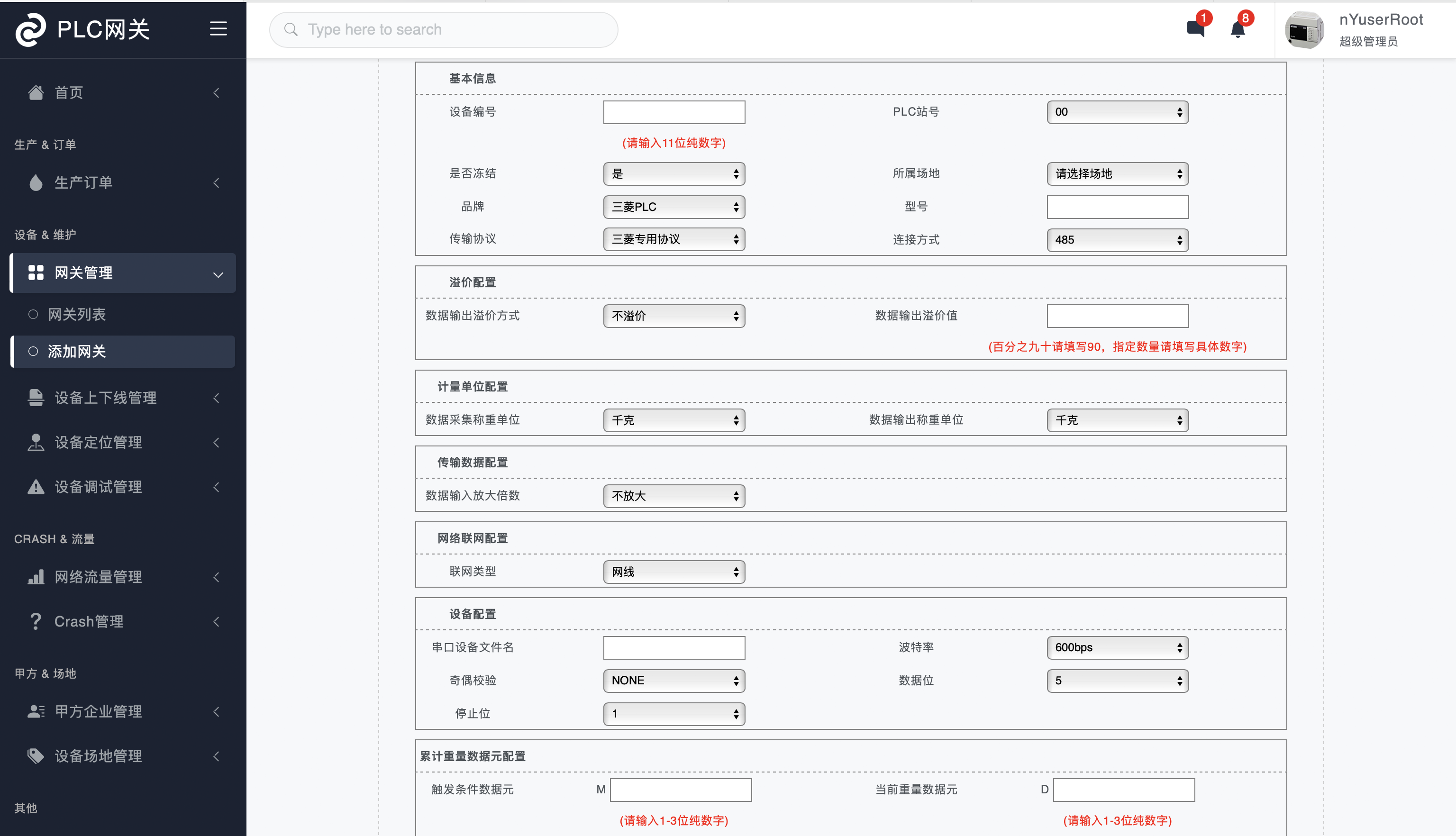

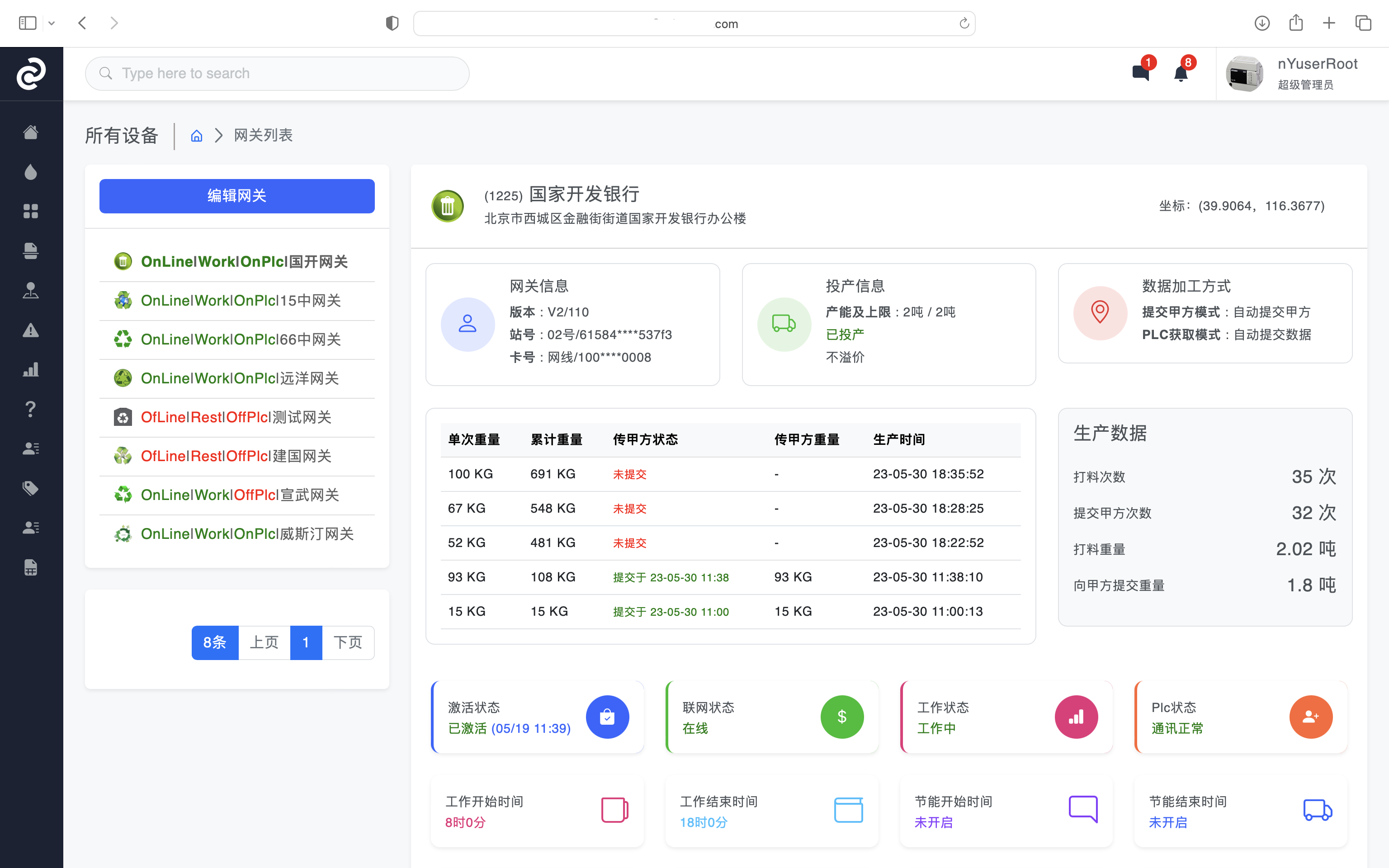

3、云端軟件

云端則主要負責收集生產數據、傳感器數據、位置數據、流量數據、日志數據、異常崩潰數據等數據；將收集到的數據進行再次加工、統計后分門別類存儲起來，再根據配置文件的規則流轉到下一場景平臺。

除此之外，還負責對設備正常運行、現場硬件正常運行、電力、網絡、傳感器數據等的監測，遇到異常及告警時及時通知設備維護員。

廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件開發之維護員軟件

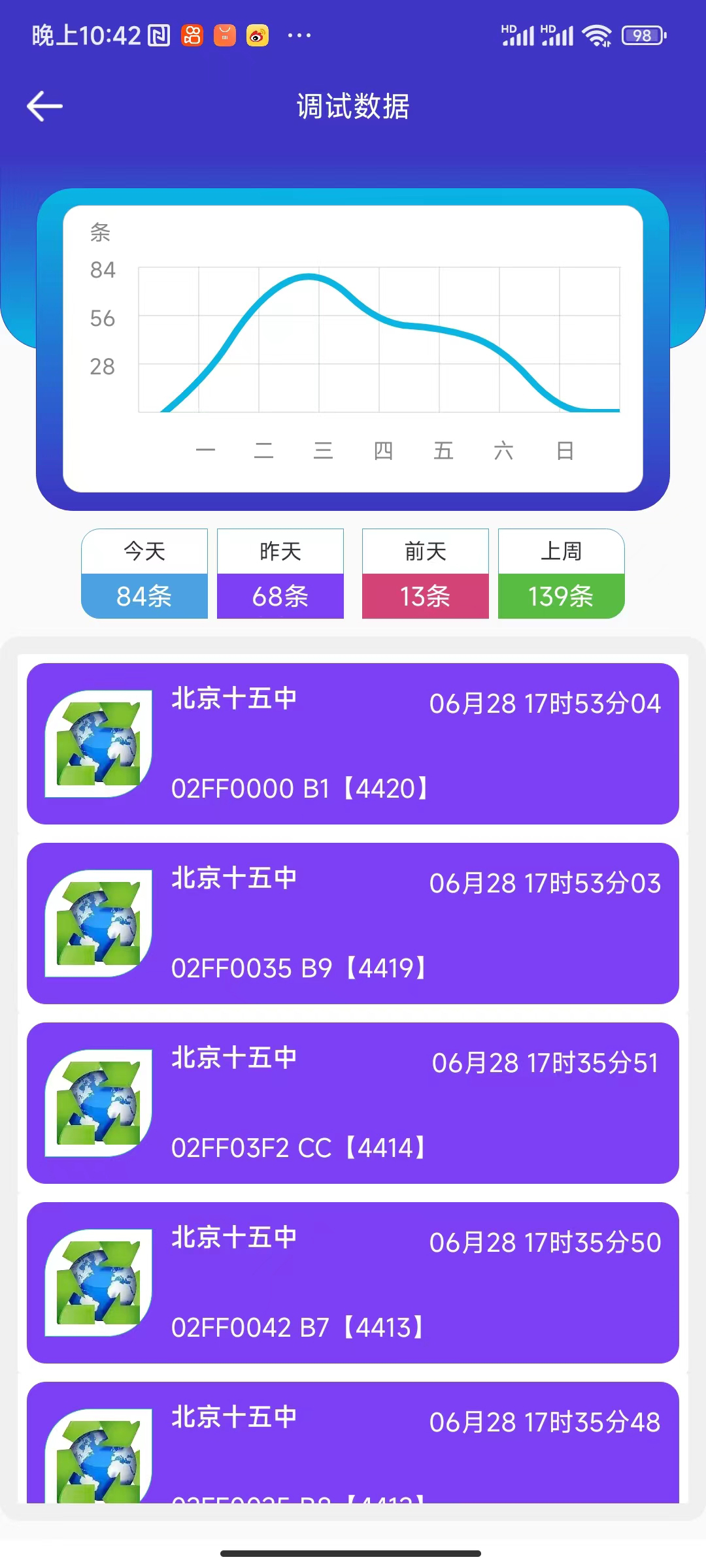

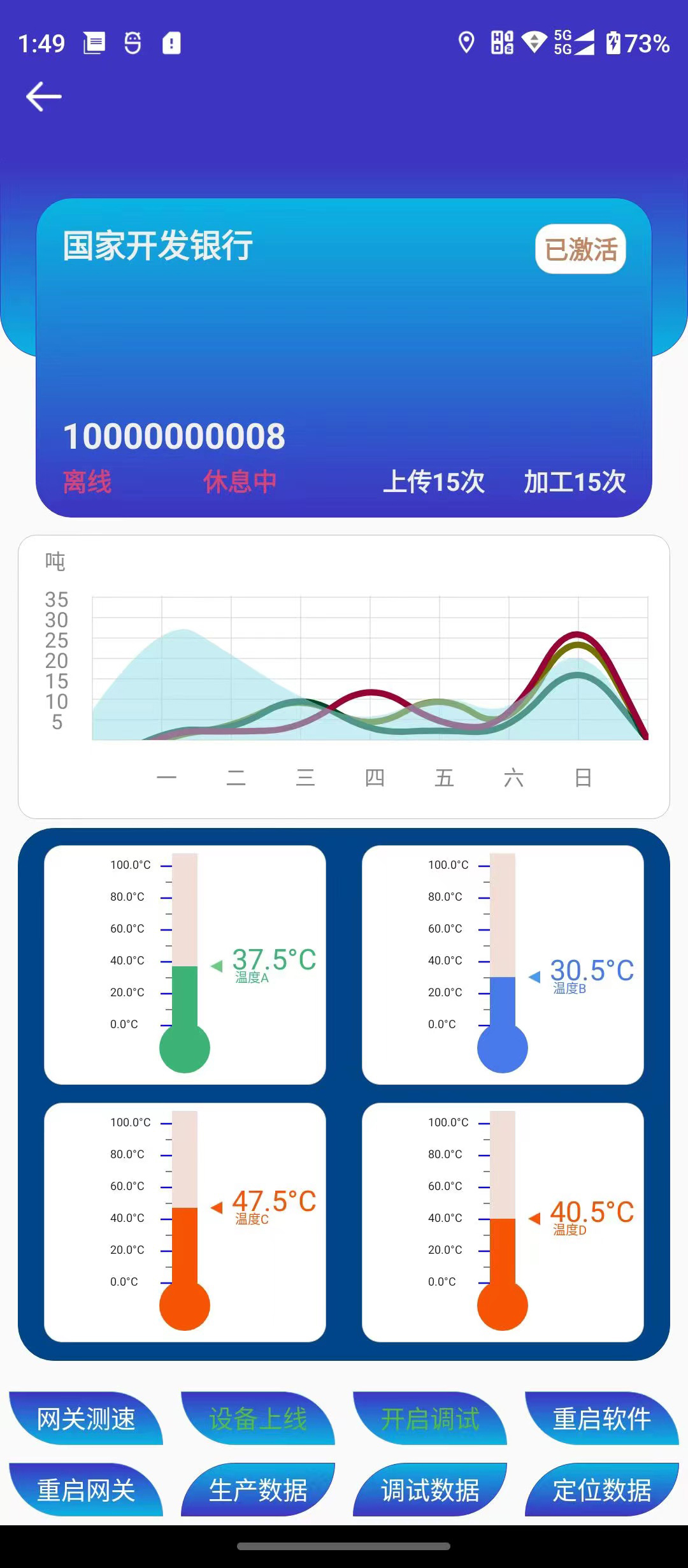

4、維護員軟件

維護員同時負責維護幾十臺廚余垃圾處理設備的正常運轉，不論在任何設備現場維護設備，都需要同時盯著其他幾十臺設備的正常運轉情況，如遇到緊急情況，必須及時趕到現場進行處理。如發酵倉溫度接近100度而不及時處理，就有可能發生火災。而維護員軟件就充當維護員的千里眼和順風耳，時刻看著和盯著其它幾十臺設備的運轉情況。

廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件開發之銷售員軟件

5、銷售員軟件

銷售員在談業務時，能向甲方展示和演示現有設備及其運行、加工以及遠程操控情況是最好不過的。然而現實是每臺廚余垃圾處理設備重達2-3噸，體積3-9平米，隨身攜帶顯然不現實。所以有一個可展示所有設備的全國分布圖，選擇點擊某臺設備后可查看運行狀態、生產情況，以及可遠程操控現場設備的起、停、加熱、降溫、增轉速、降轉速的軟件很有必要，一方面可向甲方展示方便性，另一方面也可證明咱的技術能力。

另外，如果遇到設備因電力、網絡導致數據臨時無法流轉到下一場景平臺時，銷售員可在軟件上進行補救操作，確保工作的完整性和及時性。

廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件開發之總部展示軟件

6、總部展示軟件

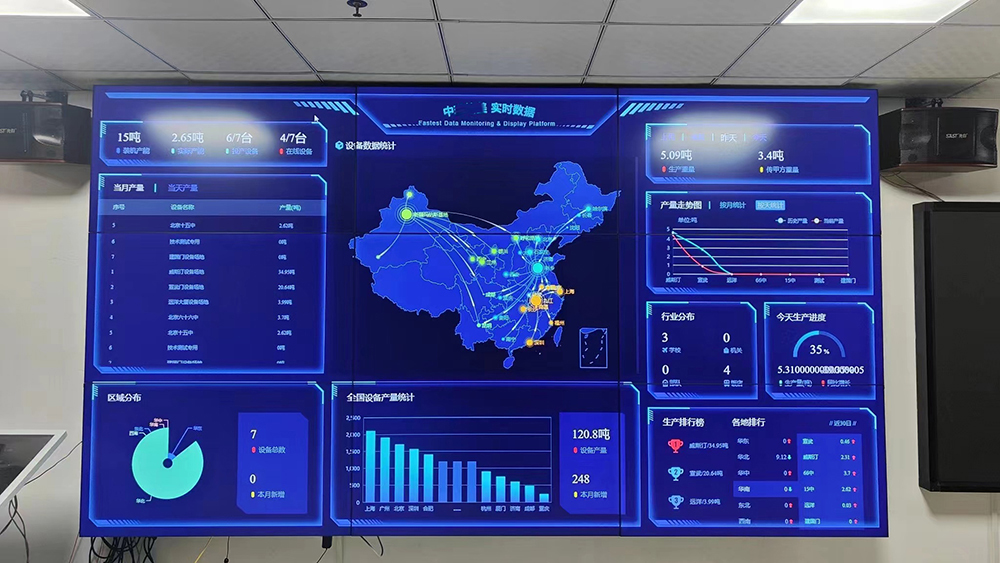

當總部接待前來考察的客戶時，免不了帶領其參觀展覽室，這時如果大家都擠到一個手機上的銷售員軟件看設備的展示和遠程操控，顯然說不過去。只有落地大屏才是合適的解決之道。其除了擁有銷售員軟件的大多數功能外，還擁有按行業、按日期的生產宏觀統計，當月產量排名、當天產量排名、全國產量統計、生產量走勢統計、當天生產任務進度統計等數據展示功能。讓客戶一目了然的了解到設備的安裝數量、產能、運行狀態、生產效率、生產排名等實時的數據。

7、調度員軟件

遇到一名維護員收到多臺設備需到現場處理的告警時，調度員可將告警信息分配給就近空閑的其他維護員，告警設備地點、告警信息、歷史告警信息、歷史維修信息、歷史狀態信息等均同步發送到該維護員軟件上，即便第一次解手，只需根據狀況和歷史狀況即能迅速解決問題，從而穩定有序的生產提供強有力的保障。

調度員除了調度維護員外，同時兼任調度倉庫、采購更換和采購零配件的任務。

總的來說，自打研發出廚余垃圾處理設備工業監控PLC連接APP小程序智能軟硬件系統后，每臺廚余垃圾處理設備的流量費從每月2000元下降到每月30元，設備的歷史運轉記錄、維修記錄、故障告警記錄均可在獲得授權后隨時查詢，遇到員工離職時新來的員工也能很快熟悉和上手工作。對銷售員來說，增加了一個現場展示和遠程操控的軟件，為同業競爭增加了一分優勢。對總部來說，高大上的全國實時數據展示，既彰顯了公司的裝機規模，又體現了公司的技術支撐力度和設備的軟實力。同時還大幅度降低了每年的運營成本。

下一篇我們再從技術的角度來剖析功能原理。
